  • 如何合理设计异形拉伸件上的孔位?

    2022-04-26 17:43:21 0

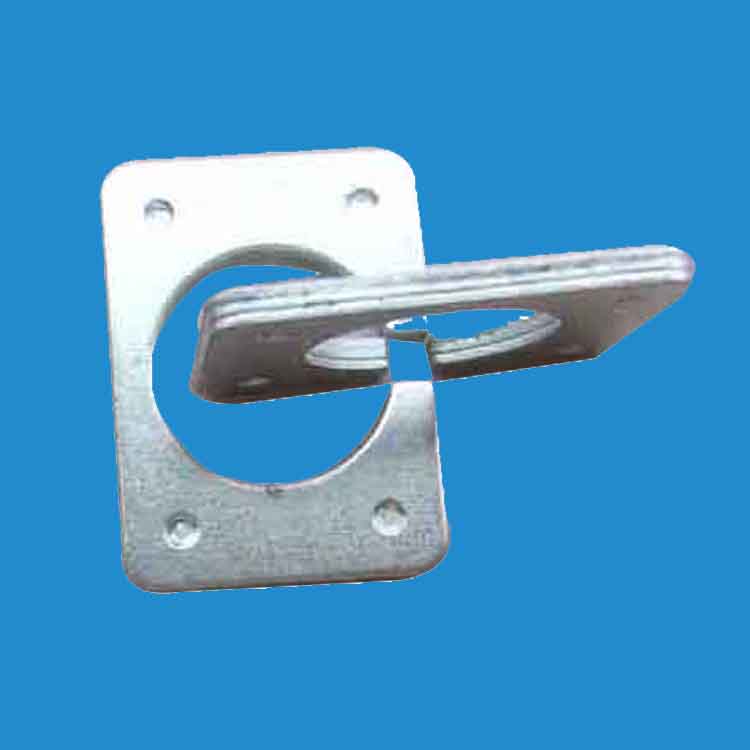

      如何合理设计异形拉伸件上的孔位?对于异形拉伸件的外形都是多样化的,就比如说有些异形拉伸件上是有冲孔的,那么如何合理设计异形拉伸件上的孔位?接下来森美精密异形拉伸件加工厂家的小编就来给大家做详细的讲解,下面就以带凸缘的筒形异形拉伸件为例来说明下:

      1. 异形拉伸件上的孔位应与主要是结构面(凸缘面)在同一平面上,或孔壁垂直该平面,便于冲孔与修边在同一道工序中完成;

      2. 异形拉伸件侧壁上的冲孔与底边或凸缘边的距离,要满足h>2d+t ;

      3. 对于异形拉伸件凸缘上的孔距要满足D≥d1+3t+2r2+d ;

      4. 对于异形拉伸件底部的孔距要满足d≤d1-2r1-t 。

      只有满足以上几个条件,带凸缘的筒形异形拉伸件上的孔位才能设计的合理。以上内容就和大家分享到这里,内容仅供大家参考!如果想要了解更多关于异形拉伸加工的相关知识,请关注森美精密异形拉伸厂家网站(http://www.cn-senmei.com/),我们会定期更新内容;如果想要咨询异形拉伸加工价格,欢迎来电咨询或者是网站留言,我们会及时与你联系!咨询热线:138-0258-0682
